Шаровой кран

л Применение

Плавающие шаровые краны имеют небольшие размеры, легкий вес, простую конструкцию, хорошую герметизацию, но шар работает при средней нагрузке, чтобы экспортировать все уплотнения, и поэтому следует учитывать, что уплотнительный материал может выдерживать средние рабочие нагрузки со сферой.

l Основные характеристики

Высокопроизводительное гибкое плавающее сиденье

Принцип конструкции: технология уплотнения в форме губы

Размеры: 1-4 дюйма

Применимая температура: -46℃~250℃

Применимое давление:УПТФЭ:150-600 фунтов,ПТФЭ:150 фунтов,ДЕВЛОН:150-2500 фунтов,НЕЙЛОН:150-2500 фунтов,ПИК:150-2500 фунтов

l Технические характеристики

1. Конструкция уплотнения в форме губы. Резина будет подвергаться большой деформации под давлением, чтобы компенсировать шероховатость металлической поверхности, и может восстанавливать свою первоначальную форму при снятии напряжения. Этот материал называется «Свойство памяти» дддххх. Мы планируем создать новый материал седла, который может преодолеть дефекты текучести на холоду и теплового расширения ПТФЭ и улучшить свойство памяти. Эта уплотнительная структура называется Технология уплотнения губы Удачливый.

2. Двухслойная уплотнительная структура. Уплотнительное кольцо в форме манжеты имеет то преимущество, что его положение изменяется под воздействием высокой температуры, что приводит к образованию двухточечного уплотнения, что повышает надежность уплотнения.

3. Конструкция деформации обратного давления. На задней стороне седла имеется определенный радиан, который предотвращает деформацию прямого угла, а также может улучшить эластичность седла уплотнения в форме манжеты.

4. Структура деформации формы Радианный угол на седле в основном позволяет избежать более высокого экструзионного напряжения, возникающего из-за деформации седла уплотнения формы манжеты.

Преимущества

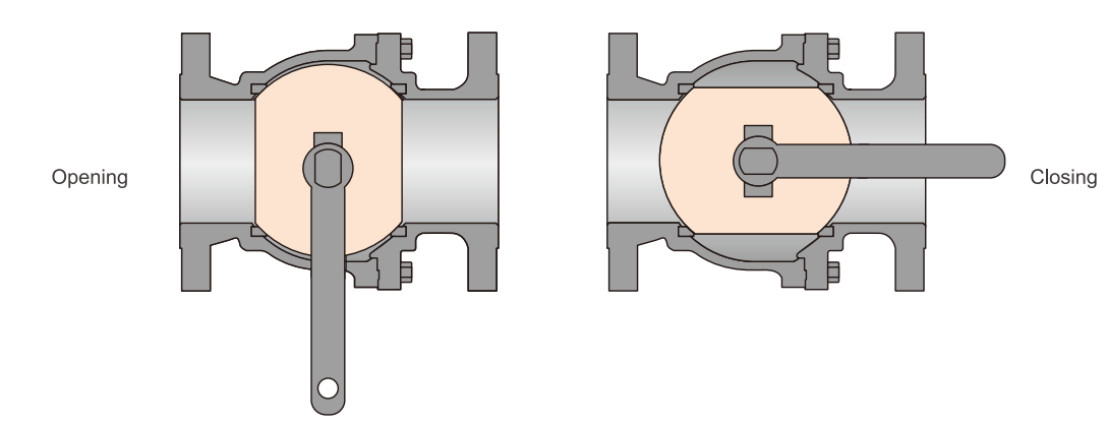

Избегайте неправильного использования рычага

Открытие и закрытие клапанов часто подтверждается положением ручки, которая перпендикулярна трубопроводу, когда ручка параллельна ему. Однако соединение между ручкой и штоком клапана обычного шарового крана плоское и квадратное, что может легко привести к неправильной работе клапана из-за неправильного соединения между ручкой и штоком клапана. Соединение между ручкой и штоком нашего плавающего шарового крана плоское и квадратное, что не может привести к неправильному соединению ручки, не говоря уже о неправильной работе.

-Шаровой кран с запорным устройством

Ручной шаровой кран может быть заблокирован замком в полностью открытом и полностью закрытом положении, чтобы предотвратить случайное срабатывание клапана, вызванное нештатным персоналом, тянущим за ручку. Он также может предотвратить несчастные случаи, вызванные вибрацией трубопровода или непредсказуемыми факторами, приводящими к открытию или закрытию клапана. Особенно для рабочих трубопроводов, таких как взрывоопасные нефтяные и химические препараты, или ситуаций с наружными трубопроводами, он имеет более эффективный эффект.

Плечо штока Джет Доказательство

Плавающий шаровой кран оснащен плечом в нижней части штока клапана для предотвращения риска вылета штока клапана из-за аномального повышения давления внутри клапана. Кроме того, для предотвращения утечки, вызванной сгоранием уплотнительной прокладки штока клапана в случае пожара, на нижнем плече штока клапана, соприкасающемся с корпусом клапана, установлен упорный подшипник, образующий обратное уплотнительное седло, предотвращающее утечку и позволяющее избежать расширения аварий. Для обычных шаровых кранов, если шток клапана и набивка сгорели или если крышка набивки и болты повреждены, шток клапана склонен вылетать под внутренним давлением, вызывая перелив жидкости и аварии. Увеличение значения увеличивает тяжесть аварии, что не допускается требованиями безопасности.

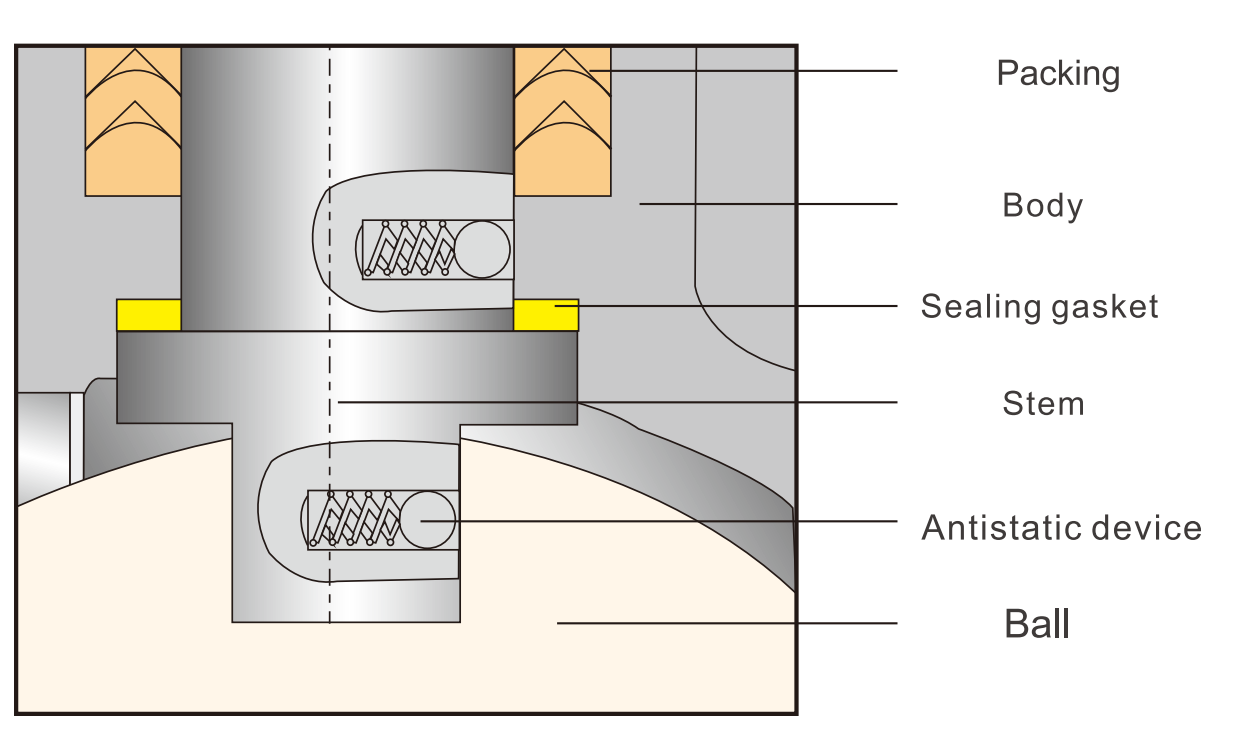

Антистатические свойства

Наш плавающий шаровой кран предназначен для предотвращения образования статического электричества из-за трения между шаром и штоком клапана с ТФЭ (или РППИ), которое может легко воспламенить горючие и взрывоопасные среды и вызвать несчастные случаи на производстве. Между штоком клапана и шаром, а также между штоком клапана и корпусом клапана установлены статические токопроводящие пружины, позволяющие статическому электричеству отводиться в землю через трубопроводы, обеспечивая безопасность системы.

 Противопожарная защитная конструкция

Чтобы предотвратить возникновение пожара и предотвратить значительную утечку при возгорании седла клапана, что может привести к пожару, шаровой кран Чэнгун оснащен огнестойким уплотнительным кольцом между шаром и седлом клапана. Когда седло клапана сгорает, среда быстро толкает шар к металлическому уплотнительному кольцу на нижнем конце, образуя контакт металла с металлом и обеспечивая определенную степень уплотнения. Таким образом, обеспечивается безопасность системы. Кроме того, имеются соответствующие огнестойкие конструкции на соединении между корпусом клапана и вспомогательным корпусом клапана, а также на уплотнении штока клапана.

-Специальная конструкция сиденья

Благодаря многолетнему опыту производства мы разработали конструкцию седла клапана с двойным уплотнением и упругой силой, которая обеспечивает превосходные герметизирующие свойства в условиях высокого давления, низкого давления и вакуума.
